Ферменные конструкции от производителя — изготовление и поставки под ГОСТ
Компания Shandong Zhongtai Supply Chain Management — официальный оператор экспортных поставок продукции Shandong Xianglong Industrial Group Co.,Ltd. на рынок России и стран СНГ. Ферменные конструкции — один из ключевых продуктов в линейке металлоконструкций ZT Supply: сборные стержневые системы для перекрытия пролётов до 36 м при минимальном расходе металла.
- ✓ Прямые поставки стальных ферм пролётом 9–36 м без посредников
- ✓ Полный цикл: проектирование, изготовление, антикоррозионная защита
- ✓ Индивидуальное производство по чертежам заказчика
- ✓ Соответствие ГОСТ 23118-2019, адаптация под ТР ТС
- ✓ Поставки в разборе SKD/CKD для локальной сборки
🏭
70 лет опыта
Группа Shandong Zhongchu
🛡️
270+ патентов
Государственные технические центры
🌐
Прямые поставки
Без посредников
Гарантия качества
70-летний опыт, ISO 9001, контроль от плавки до готовой детали.
Полный цикл
Проектирование, изготовление, антикоррозионная защита и доставка.
По чертежам заказчика
Индивидуальные проекты с пролётами до 36 м и нестандартными нагрузками.
Поставка в Россию
ГОСТ 23118-2019, ТР ТС, полный комплект документов.
ZT Supply
Пролёт до 36 м
Общая информация

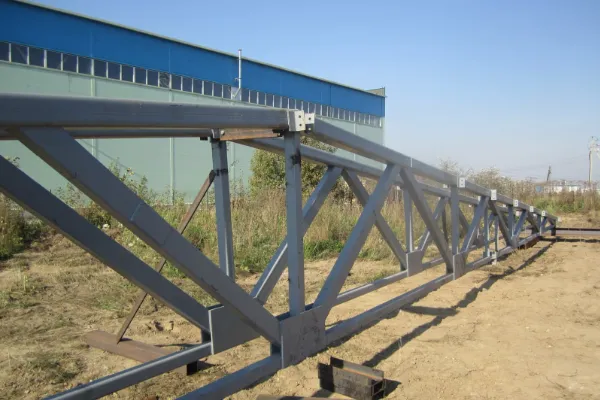

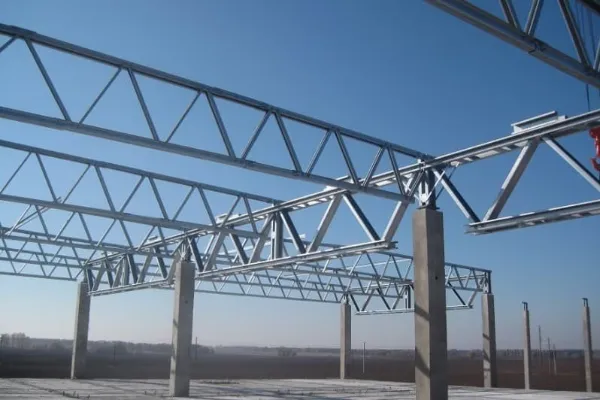

Что такое ферменные конструкции
Ферменная конструкция — это плоская или пространственная стержневая система, узлы которой соединены шарнирно, а элементы (пояса, раскосы, стойки) работают только на осевое сжатие и растяжение. В отличие от сплошных балок, фермы распределяют нагрузку через решётчатые элементы, что позволяет существенно снизить собственный вес конструкции без потери несущей способности.
Главное преимущество металлических ферм — возможность перекрывать большие пролёты без промежуточных опор. Для промышленного здания с пролётом 24–30 м сплошная балка потребовала бы массу в 1,5–2 раза большую, чем аналогичная ферма. Сборно-разборные болтовые фермы можно транспортировать в компактном виде и монтировать на строительной площадке без тяжёлой крановой техники.
до 36 м
Максимальный пролёт
1,5–2×
Экономия металла vs балка
Классификация продукции
Виды ферменных конструкций
Выбор геометрии, назначения и способа изготовления фермы определяется пролётом здания, нагрузками и условиями эксплуатации.

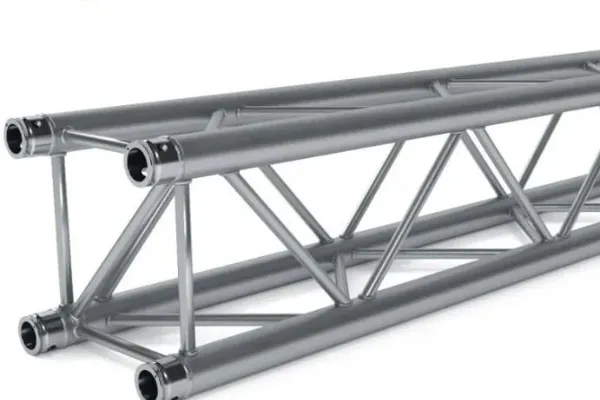

По очертанию поясов
Геометрическая схема фермы определяется назначением здания, величиной пролёта, типом кровельного покрытия и климатическими нагрузками.
Параллельные пояса
Универсальный тип для плоских кровель, подкрановых балок, мостов. Экономичен для серийного производства.
Треугольные
Одно- и двускатные кровли. Жёсткость и устойчивость к снеговым нагрузкам для регионов России.
Трапецеидальные
Уклон 8–10%, оптимальны для пролётов 12–24 м.
Арочные и полигональные
Максимальная высота в пролёте. Ангары, теплицы, большепролётные цехи свыше 30 м.
Отраслевые решения
Области применения стальных ферм
Металлические фермы — универсальное решение для перекрытия больших пролётов с минимальным расходом материала в любой отрасли.

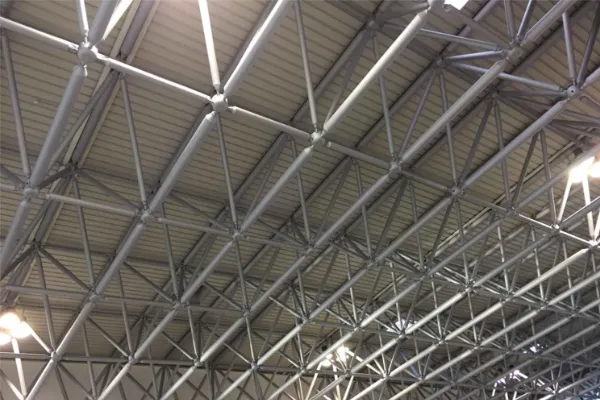

Промышленное строительство
Производственные цеха, мастерские и сборочные площадки с пролётами 18–36 м. Подкрановые фермы для мостовых кранов до 20 тонн.
- ✓ Пролёты без промежуточных колонн
- ✓ Интеграция кранового оборудования
- ✓ Сталь 09Г2С для повышенных нагрузок

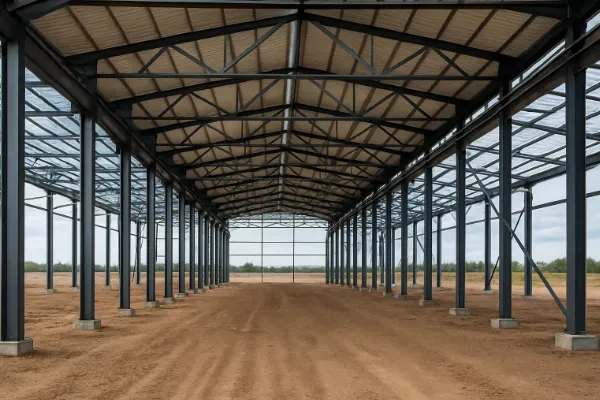

Складская логистика
Современные склады требуют колонн-free пространства для эффективной организации хранения. Пролёты до 36 м, совместимые с высотными стеллажами.
- ✓ Ровные пролёты шириной до 36 м
- ✓ Совместимость с стеллажными системами
- ✓ Быстрое возведение

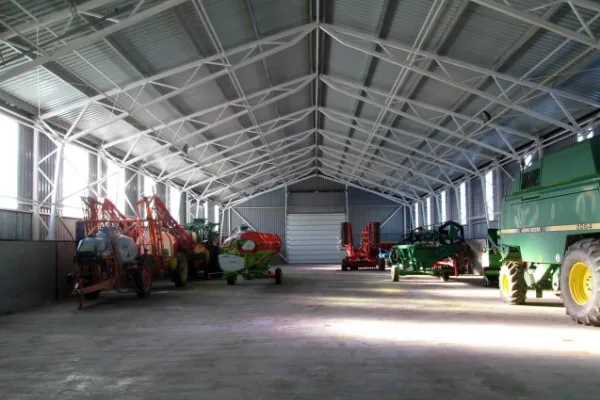

Сельское хозяйство
Ангары для техники, зернохранилища, животноводческие комплексы и теплицы. Лёгкие арочные и треугольные фермы с болтовым соединением.
- ✓ Монтаж без тяжёлого крана
- ✓ ЛСТК-технология для быстровозводимых зданий
- ✓ Оцинкованный прокат для долговечности

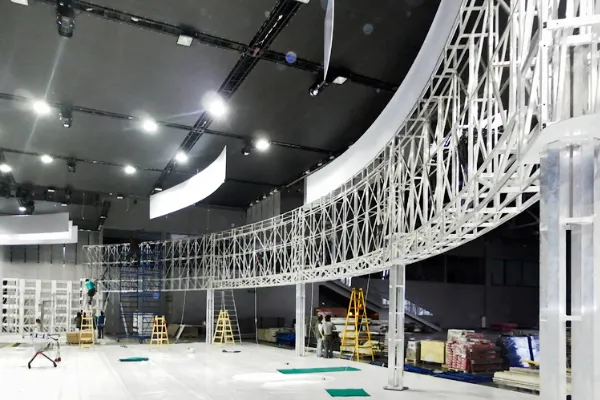

Торговые и выставочные центры
Большепролётные залы, супермаркеты и выставочные павильоны с открытым пространством без внутренних опор.
- ✓ Полигональные и арочные фермы
- ✓ Эстетичный внешний вид
- ✓ Гибкость планировки

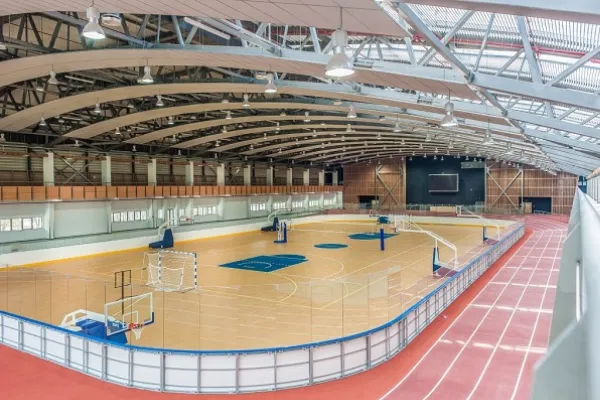

Спортивные сооружения
Ледовые арены, футбольные манежи, бассейны и теннисные корты. Сегментные фермы обеспечивают значительные пролёты и высоту.
- ✓ Значительные пролёты и высота
- ✓ Сегментные фермы для равномерного освещения
- ✓ Долговечность конструкций
Не нашли свою отрасль?
Свяжитесь с техническим специалистом ZT Supply. Мы подберём тип фермы, материал и формат поставки под ваш проект.
Технические характеристики
Стандартные параметры ферменных конструкций ZT Supply. Индивидуальные проекты с нестандартными пролётами и нагрузками обсуждаются отдельно.
| Параметр | Типовые значения |
|---|---|
| Пролёт | 9, 12, 15, 18, 24, 30, 36 м |
| Высота в средней части | 1/6 – 1/10 пролёта |
| Масса (типовая ферма 18 м) | 900–1 200 кг |
| Расчётная снеговая нагрузка | 180, 240, 320 кг/м² |
| Марки стали | Ст3сп, 09Г2С, С345 |
| Сечения элементов | Уголок, швеллер, профильная труба, двутавр |
| Способ соединения | Сварной, болтовой |
| Защита от коррозии | Грунт-эмаль, горячее цинкование |
| Макс. длина элементов для транспортировки | 12 м (авто), 24 м (ж/д) |
Производственная база ZT Supply

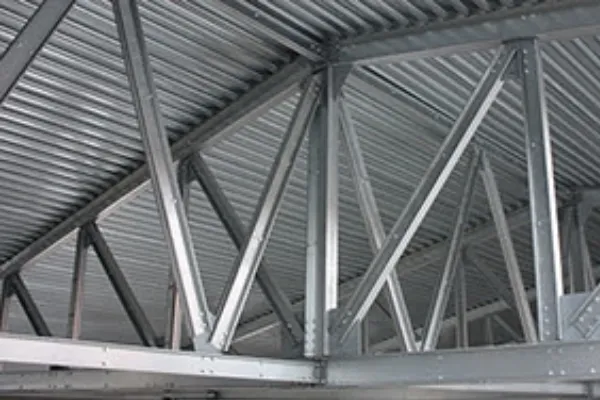

Производство ферменных конструкций
Полный контроль над производственной цепочкой: от выбора шихты до выпуска готового проката. Вертикальная интеграция с литейным производством ACL гарантирует качество металла.
Полный производственный цикл
- ✓ Раскрой листового и сортового проката на станках с ЧПУ (±1 мм)
- ✓ Гибка и формовка на гидравлических прессах
- ✓ Сборка на стапеле с фиксацией углов и размеров
- ✓ Полуавтоматическая сварка MIG/MAG
- ✓ Дробеструйная очистка до Sa 2.5

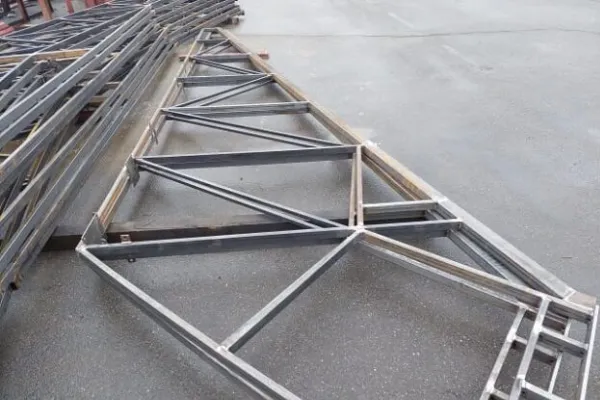

Материалы и стали
Подбор марки с учётом климатического района и нагрузок.
Ст3сп
до −30°C
09Г2С
до −40°C
Технологии изготовления
Современное оборудование и сертифицированные сварщики.
- ✓ Лазерный раскрой
- ✓ Плазменная резка
- ✓ MIG/MAG сварка
- ✓ УЗ дефектоскопия
Антикоррозионная защита
Три уровня защиты для российских климатических условий.
Стандарт: 10–15 лет
Цинкование: 25–30 лет
Максимальный: цинк + эмаль
ZT Supply
Преимущества поставок от ZT Supply
Прямой доступ к производству, контроль качества и сопровождение поставок для российского рынка.
Прямое производство
Работаем напрямую с заводом без посредников и скрытых наценок.
Собственное литейное производство ACL
Контроль качества металла с этапа плавки. Сертификация ISO.
70-летний опыт
270+ патентов, государственные технические центры, топ-100 в отрасли.
Поставки SKD/CKD
Экономия 25–35% на транспорте. Сборка на объекте без сварки.
Адаптация под ГОСТ
Расчёт по снеговым и ветровым нагрузкам РФ. Материалы до −40°C.
Процесс сотрудничества
Как заказать ферменные конструкции
Процесс заказа через ZT Supply максимально прозрачен и занимает минимум времени.
01
Консультация
Уточняем назначение здания, пролёт, расчётные нагрузки, климатический район и требования.
02
Проектирование
Статический расчёт, подбор схемы фермы, материала и сечений. Чертежи и КП.
03
Производство
Изготовление с входным и выходным контролем качества на каждом этапе.
04
Доставка
Отгрузка в готовом виде или в разборе (SKD/CKD). Морем, ж/д или авто.
05
Монтажная поддержка
Сборочная документация на русском языке. Инженер-наладчик по запросу.
Отзывы клиентов
Что говорят наши заказчики
Предприятия России и СНГ выбирают ZT Supply за стабильное качество ферменных конструкций, соблюдение сроков и техническую поддержку на всех этапах проекта.
★★★★★
«Заказывали стропильные фермы пролётом 24 м для производственного корпуса. Поставка выполнена в срок, чертежи соответствовали ГОСТ, сборка прошла без замечаний. Качество сварки и антикоррозионного покрытия на высоте.»
ООО «ПромСтройКомплект»
Главный инженер, г. Челябинск
★★★★★
«Сотрудничаем с ZT Supply по поставкам подкрановых ферм уже второй год. Отмечаем стабильное качество материалов, точность геометрии и готовность адаптировать конструкции под наши требования. Техническая поддержка на русском языке — большое преимущество.»
АО «МеталлИнвест»
Руководитель отдела снабжения, г. Екатеринбург
★★★★★
«Заказали арочные ЛСТК-фермы для ангара. Поставка в разборе (CKD) сократила транспортные расходы на 30%. Сборочные чертежи на русском языке, маркировка элементов — всё чётко. Монтаж бригадой из 4 человек занял 6 дней.»
ГК «АгроПромХолдинг»
Директор по строительству, г. Ростов-на-Дону
Вопросы и ответы
Часто задаваемые вопросы
Ответы на ключевые вопросы о ферменных конструкциях ZT Supply: пролёты, марки стали, сроки, сертификация и поставки в Россию.
Стандартные типовые серии покрывают пролёты до 36 м. Для индивидуальных проектов возможно изготовление ферм с пролётами до 50–60 м при использовании составных сечений и усиленных узлов. Для пролётов свыше 36 м требуется отдельный статический расчёт.
Для большинства регионов России применяется конструкционная сталь Ст3сп. Для северных регионов с расчётной температурой ниже −30°C, а также для подкрановых и ответственных конструкций — низколегированная сталь 09Г2С с обязательным ударным испытанием KCU на хладноломкость.
Да. Ферменные конструкции соответствуют ГОСТ 23118-2019 и сопутствующим стандартам. При необходимости оформляется декларация соответствия ТР ТС. Международные сертификаты ISO 9001 и CE также доступны.
Да, это одно из наших ключевых преимуществ. Поставки в разборе позволяют существенно снизить транспортные расходы и таможенные платежи. Элементы маркируются, комплектуются крепежом и сопровождаются сборочными чертежами на русском языке.
Типовые стропильные фермы — от 15 рабочих дней. Подкрановые фермы и конструкции из стали 09Г2С — от 20 рабочих дней. Индивидуальные проекты — от 25 рабочих дней. Точный срок определяется после согласования ТЗ.
Мы выполняем конструкторскую проработку ферменных систем в рамках поставки: статический расчёт, подбор сечений, разработку сборочных чертежей и спецификаций. Архитектурное проектирование выполняется проектной организацией заказчика.
Стандартный вариант — дробеструйная очистка до Sa 2.5 и нанесение грунтовочного слоя + порошковой эмали. Для объектов с повышенными требованиями — горячее цинкование по ГОСТ 9.307-89. Срок службы цинкового покрытия — 25–30 лет без обслуживания.
Контакты для заказа
Готовы обсудить ваш проект?
Ферменные конструкции — оптимальное решение для перекрытия больших пролётов в промышленном, гражданском и сельскохозяйственном строительстве. ZT Supply предлагает комплексную поставку с полным циклом контроля качества: от плавки стали до готового изделия.
✓
