Механическая обработка отливок
Механическая обработка отливок ACL — точность под ключ
Компания Shandong Zhongtai Supply Chain Management предлагает комплексную механическую обработку отливок из ковкого и серого чугуна на базе собственного производства литейных изделий ACL. Мы объединяем полный цикл изготовления деталей: от разработки литейной формы до готовой обработанной детали с протоколами контроля.
- ✓ Полный цикл: литьё, механическая обработка и контроль качества
- ✓ Токарная, фрезерная, шлифовальная обработка с допусками IT7–IT9
- ✓ Работа по чертежам заказчика в форматах DWG, STEP, PDF
- ✓ Поставки в Россию и страны СНГ с полным пакетом документов
- ✓ Коммерческое предложение за 24 часа
⚙️
Точность IT7–IT9
Обработка на станках с ЧПУ
📐
CMM контроль
Точность измерений до 2,5 мкм
🏭
Полный цикл
От литья до готовой детали
Полный цикл
Литьё, механическая обработка и финальная инспекция деталей на одной площадке.
Точность IT7–IT9
Черновая и чистовая обработка на многоосевых станках с ЧПУ.
По чертежам заказчика
Работаем с DWG, STEP, PDF и образцами. Индивидуальная технология под каждый проект.
Поставка в Россию
Логистика, документы и адаптация под ГОСТ и ТР ТС.
Технологический парк
ЧПУ и CMM
Технологии ACL
Что такое механическая обработка отливок
Механическая обработка отливок — это комплекс операций для придания литым заготовкам точных размеров, геометрии и шероховатости. Без этого этапа отливки не соответствуют допускам сборки узлов и механизмов.
Литейные заготовки имеют припуски и уклоны. Обработка устраняет эти отклонения, обеспечивая точность посадочных поверхностей, отверстий и шероховатость для уплотнений.
ACL располагает токарными станками с ЧПУ (до 800 мм), обрабатывающими центрами и шлифовальными станками, интегрированными в систему управления производством. Контроль точности выполняется на координатно-измерительной машине (CMM) с точностью до 2,5 мкм.
IT7–IT9
Допуски обработки
Ra 0,8 мкм
Шероховатость при шлифовании
800 мм
Макс. диаметр токарной обработки
2,5 мкм
Точность CMM-измерений
Производственные методы ACL
Технологии механической обработки
ACL применяет несколько методов механической обработки отливок в зависимости от геометрии детали, требуемой точности и объёма партии.
Токарная обработка
Токарные операции применяются для обработки тел вращения: фланцев, втулок, колёсных ступиц, корпусов подшипников. На станках с ЧПУ выполняется наружное точение, внутреннее точение, нарезание резьбы и торцевание. Для отливок из ковкого чугуна оптимальны режимы резания со средними скоростями и охлаждением СОЖ для стабилизации размеров.
Диаметр обработки
до 800 мм
Длина детали
до 2 000 мм
Допуски
IT7–IT9
Отраслевые решения
Сферы применения обработанных отливок
Механическая обработка отливок из чугуна востребована в машиностроении, где требуется сочетание литейной технологии сложных форм и точности механической обработки.
Автомобильная промышленность
В автомобилестроении обработанные отливки применяются в корпусах мостов, опорах двигателей, деталях подвески и тормозных системах.
- ✓ Детали подвески и тормозные диски
- ✓ Корпуса дифференциалов и валы
- ✓ Усталостная прочность и вязкость
Сельскохозяйственная техника
Корпуса коробок передач, диски сцепления и элементы навесного оборудования изготавливаются с обработкой посадочных поверхностей.
- ✓ Работа в запылённых и влажных условиях
- ✓ Точность сборки для герметичности
- ✓ Стабильность под нагрузкой

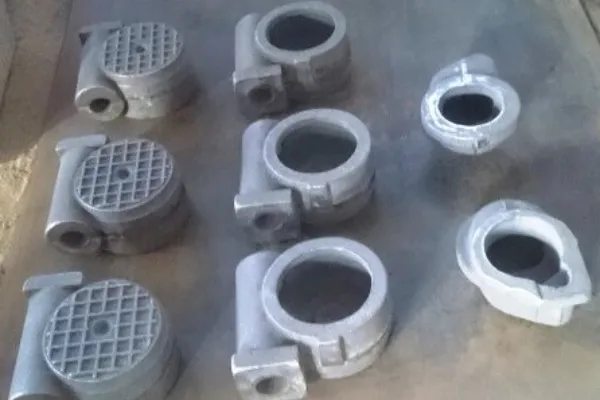

Строительное оборудование
В строительной технике обработанные отливки используются в гидравлических узлах, редукторах хода и поворота, опорных деталях.
- ✓ Крупногабаритные корпуса редукторов
- ✓ Точная взаимная ориентация плоскостей
- ✓ Работа в тяжёлых условиях

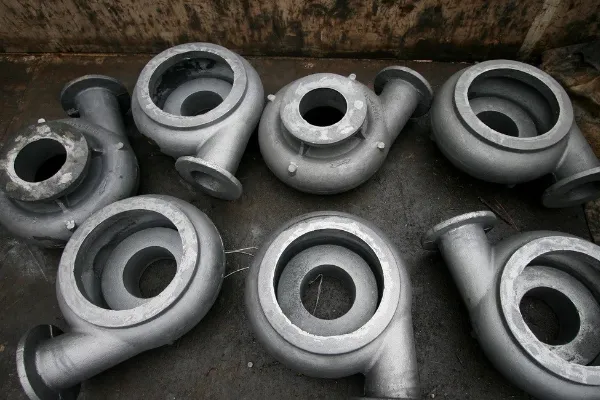

Общее машиностроение
Насосные корпуса, детали арматуры, станочная оснастка и приспособления требуют механической обработки отливок для обеспечения рабочих зазоров.
- ✓ Рабочие зазоры и герметичность
- ✓ Точность арматуры и насосов
- ✓ Долгий срок службы
Комплексная поставка «под ключ»
Выбор поставщика, который выполняет и литьё, и механическую обработку отливок, даёт измеримые преимущества для производственных и закупочных служб.
- ✓ Снижение логистических издержек
- ✓ Единый контроль качества
- ✓ Гарантия совместимости материала
Нужна индивидуальная обработка?
Свяжитесь с техническим специалистом ACL. Мы подберём технологию обработки под ваши чертежи и требования к точности.
Материалы и достижимые допуски
ACL специализируется на обработке отливок из ковкого чугуна и серого чугуна. Ковкий чугун (шаровидный графит) обладает повышенной вязкостью и прочностью, обеспечивая более точные допуски. Серый чугун (пластинчатый графит) отличается высокой литейной текучестью и отличной обрабатываемостью. Выбор материала определяет механические свойства детали, режимы обработки и область применения.
| Параметр | Ковкий чугун | Серый чугун |
|---|---|---|
| Допуски размеров | IT7–IT9 | IT8–IT10 |
| Шероховатость (черновая) | Ra 6,3–12,5 мкм | Ra 6,3–12,5 мкм |
| Шероховатость (чистовая) | Ra 1,6–3,2 мкм | Ra 3,2–6,3 мкм |
| Шлифование | Ra до 0,8 мкм | Ra до 1,6 мкм |
| Геометрическая точность (CMM) | до 0,02 мм | до 0,03 мм |
Комплексная поставка
Преимущества поставки «литьё + обработка»
Выбор поставщика, который выполняет и литьё, и механическую обработку отливок, даёт измеримые преимущества для производственных и закупочных служб.
Снижение логистических издержек
При раздельной поставке отливок и обработке на стороне заказчик несёт двойные транспортные расходы и риски повреждения геометрии заготовок при перевозке. Комплексная поставка от ACL исключает промежуточные перемещения.
Единый контроль качества
Когда литьё и механическая обработка отливок выполняются разными поставщиками, возникает проблема разделения ответственности. ACL несёт ответственность за весь цикл.
Гарантия совместимости
Режимы резания подбираются индивидуально под каждую марку чугуна. Наши технологи знают свойства собственного металла, поэтому оптимизируют параметры без дополнительных испытаний.
Адаптация под требования
Мы принимаем чертежи заказчика в форматах PDF, DWG, STEP, IGES и разрабатываем технологию с учётом конструктивных особенностей. Возможна доработка для снижения себестоимости.
ACL — надёжный партнёр
Почему выбирают ACL
ACL — часть машиностроительной группы Shandong Changlin Machinery Group Co., Ltd. с 70-летней историей, уходящей корнями в военно-промышленное предприятие 1943 года.
270+ патентов
В области литейного производства и машиностроения.
Государственный технический центр
Собственная исследовательская база и штат технологов.
Производство полного цикла
От модельной оснастки до упаковки готовых деталей.
Поставки в 60+ стран
Включая Россию, страны СНГ и Европейский союз.
Партнёрский подход
Гибкие условия поставок SKD/CKD и серийных партий.
Процесс сотрудничества
Как заказать обработку отливок
Процесс заказа механической обработки отливок через ZT Supply максимально прозрачен и занимает минимум времени.
01
Отправка чертежа
Направьте чертежи деталей в формате PDF, DWG или 3D-модели (STEP, IGES, X_T). Укажите требуемые допуски и объём партии.
02
Расчёт стоимости
В течение 24 часов мы рассчитаем стоимость литья и механической обработки отливок, сроки изготовления и условия доставки.
03
Изготовление образцов
Для крупных проектов изготавливаем образцы по ускоренной программе для проверки точности и соответствия материала.
04
Серийное производство
После утверждения образцов запускается серийное производство. Литьё, контроль качества и механическая обработка.
05
Отгрузка и доставка
Поставка продукции с полным комплектом документов по России и СНГ. Средний срок: 30–45 дней.
Отзывы клиентов
Что говорят наши заказчики
Предприятия России и СНГ выбирают ACL за стабильное качество механической обработки отливок, соблюдение сроков и техническую поддержку на всех этапах проекта.
★★★★★
«Заказывали партию корпусов редукторов из серого чугуна с механической обработкой. Детали пришли с полным комплектом протоколов CMM, все критические размеры в допусках IT8. Качество обработки и документации на высшем уровне.»
ООО «ПромМаш»
Руководитель отдела закупок
★★★★★
«Поставляем обработанные отливки из ковкого чугуна для сельхозтехники уже более двух лет. Отмечаем стабильную точность посадочных поверхностей, отсутствие брака и оперативную техническую поддержку на русском языке.»
АО «ТехИнжиниринг»
Главный инженер проекта
★★★★★
«Особенно ценим комплексный подход: литьё и механическая обработка отливок в одном месте. Это сократило наш цикл поставок на три недели и исключило проблемы с разделением ответственности между поставщиками.»
ГК «СтройТехника»
Руководитель направления снабжения
Вопросы и ответы
Часто задаваемые вопросы
Ответы на ключевые вопросы о механической обработке отливок ACL, допусках, материалах, сроках и условиях поставки.
При механической обработке отливок из ковкого чугуна мы достигаем допусков IT7–IT9, из серого чугуна — IT8–IT10. Геометрическая точность на CMM составляет до 0,02 мм. Конкретные допуски согласовываются по чертежу заказчика.
Серый чугун обрабатывается легче и быстрее благодаря смазывающему действию графита. Ковкий чугун требует более жёстких режимов, но обеспечивает более точные размеры и лучшую поверхность. Выбор зависит от требований к прочности детали.
Мы предлагаем как поставку отливок без обработки, так и комплексную поставку с механической обработкой отливок. Во втором случае стоимость рассчитывается единым пакетом, что снижает общие затраты по сравнению с раздельным заказом.
Протоколы измерений, акты входного контроля и сертификаты передаются в электронном виде вместе с отгрузочными документами. По запросу возможна передача оригиналов с печатями и подписями.
Да, основной формат работы — обработка по чертежам и 3D-моделям заказчика. Наши технологи анализируют конструкцию, предлагают оптимизацию при необходимости и готовят технологический процесс.
Сроки зависят от сложности детали и объёма партии. Типовой срок для новой детали: 10–15 дней на изготовление оснастки, 15–20 дней на литьё и 10–15 дней на обработку. Повторные партии изготавливаются быстрее.
Получить коммерческое предложение
Готовы обсудить ваш проект?
Мы поставляем обработанные отливки из ковкого и серого чугуна в Россию и страны СНГ с полным пакетом документов. Каждый проект сопровождается инженерной поддержкой на русском языке.
✓
Отправьте чертежи на электронную почту
✓
Укажите объём партии и условия поставки
✓
Получите расчёт стоимости с разбивкой по операциям
✓
Коммерческое предложение за 24 часа
Получить КП за 24 часа
Заполните короткую форму, и мы свяжемся с вами для уточнения технических деталей механической обработки отливок.
