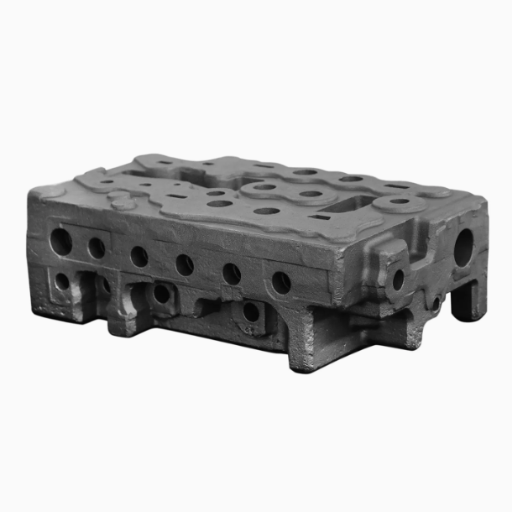

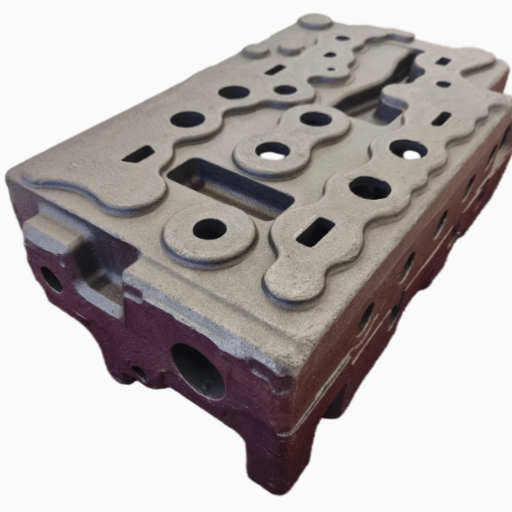

Отливки из высокопрочного чугуна ACL
Отливки из высокопрочного чугуна — один из наиболее востребованных видов литейной продукции в современном машиностроении. Этот материал, известный также как высокопрочный чугун с шаровидным графитом (ВЧШГ), сочетает в себе прочность, приближающуюся к конструкционным сталям, с хорошей литейной технологичностью, износостойкостью и способностью гасить вибрации.
- ✓ Прочность до 600–800 МПа (закалка + отпуск)
- ✓ Высокая усталостная прочность и надёжность
- ✓ Отличное вибропоглощение и износостойкость
- ✓ Адаптация под ГОСТ 7293-85, ТР ТС
- ✓ Работа при температуре до −40 °C
🏭
70 лет опыта
Группа Shandong Zhongchu
🛡️
Прочность до 800 МПа
ВЧШГ с термообработкой
🌡️
До −40 °C
Работоспособность
Гарантия качества
Строгий контроль на каждом этапе производства.
Полный цикл
Литьё, мехобработка и финальная инспекция деталей.
Литьё по чертежам
Индивидуальное производство по DWG, PDF, STEP и образцам.
Поставка в Россию
Логистика, документы и адаптация под ГОСТ и ТР ТС.
Материал ACL
ВЧШГ — высокопрочный чугун
Технология производства
Что такое высокопрочный чугун?
Высокопрочный чугун с шаровидным графитом (ВЧШГ) — это разновидность чугуна, в котором углерод содержится в виде шарообразных графитовых включений. В отличие от серого чугуна, где графит имеет пластинчатую форму, шаровидный графит не создаёт острых концентраторов напряжений. Благодаря этому ВЧШГ обладает одновременно высокой прочностью, пластичностью и ударной вязкостью.
Отливки из высокопрочного чугуна — это литые заготовки или готовые детали, изготовленные из ВЧШГ. Они применяются там, где обычный серый чугун недостаточно прочен, а применение стали технологически сложно или экономически нецелесообразно. ВЧШГ сохраняет хорошую литейную текучесть, что позволяет получать сложные формы без значительных дополнительных затрат на сварку или механическую обработку.
600–800 МПа
Прочность после термообработки
Шаровидный графит
Отсутствие концентраторов напряжений
Продукция ACL
Марки высокопрочного чугуна по ГОСТ 7293-85
В России отливки из высокопрочного чугуна регламентируются ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки». Стандарт устанавливает механические свойства чугуна в зависимости от структуры металлической матрицы и формы графита.

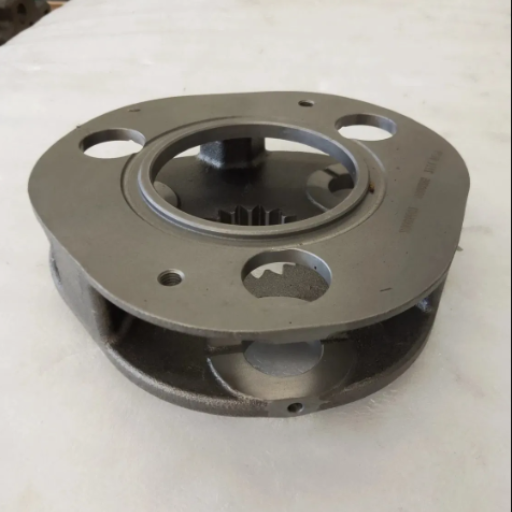

Ферритные марки
Отличаются высокой пластичностью и ударной вязкостью. Применяются в деталях, подверженных значительным деформациям и ударным воздействиям.
- ✓ ВЧ35: от 350 МПа, δ ≥ 22%
- ✓ ВЧ40: от 400 МПа, δ ≥ 15%
- ✓ ВЧ45: от 450 МПа, δ ≥ 10%

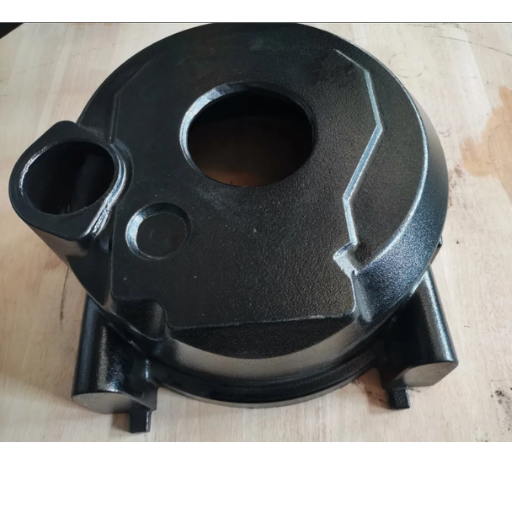

Перлитные марки
Обладают повышенной прочностью и износостойкостью. Используются в деталях, работающих под высокими нагрузками и в условиях абразивного износа.
- ✓ ВЧ50: от 500 МПа, δ ≥ 7%
- ✓ ВЧ60: от 600 МПа, δ ≥ 3%
- ✓ ВЧ70: от 700 МПа, δ ≥ 2%
- ✓ ВЧ80: от 800 МПа, δ ≥ 2%
- ✓ ВЧ100: от 1000 МПа, δ ≥ 2%
Обозначение марок
Марки ВЧШГ обозначаются буквами ВЧ и цифрой, равной минимальному временному сопротивлению при растяжении в МПа, умноженному на 10⁻¹.
- ✓ ВЧ50 = прочность 500 МПа
- ✓ ВЧ50-7 = прочность 500 МПа + удлинение 7%
- ✓ Полное обозначение включает две цифры
Выбор марки
Выбор конкретной марки зависит от условий эксплуатации детали: статических и динамических нагрузок, требований к пластичности, износостойкости и термообработке.
- ✓ По статическим и динамическим нагрузкам
- ✓ По требованиям к пластичности
- ✓ По износостойкости
Таблица механических свойств
Механические свойства высокопрочного чугуна по ГОСТ 7293-85
| Марка | σв, МПа | σ0,2, МПа | δ, % | Твёрдость HB |
|---|---|---|---|---|
| ВЧ35 | 350 | 220 | 22 | 140–170 |
| ВЧ40 | 400 | 250 | 15 | 140–202 |
| ВЧ45 | 450 | 310 | 10 | 140–225 |
| ВЧ50 | 500 | 320 | 7 | 153–245 |
| ВЧ60 | 600 | 370 | 3 | 192–277 |
| ВЧ70 | 700 | 420 | 2 | 228–302 |
| ВЧ80 | 800 | 480 | 2 | 248–351 |
| ВЧ100 | 1000 | 700 | 2 | 270–360 |
Технология производства
Технология производства отливок из высокопрочного чугуна
Производство отливок из высокопрочного чугуна требует строгого контроля химического состава, температурных режимов и процесса модифицирования. Технология позволяет получать материал с заданными механическими свойствами и структурой.

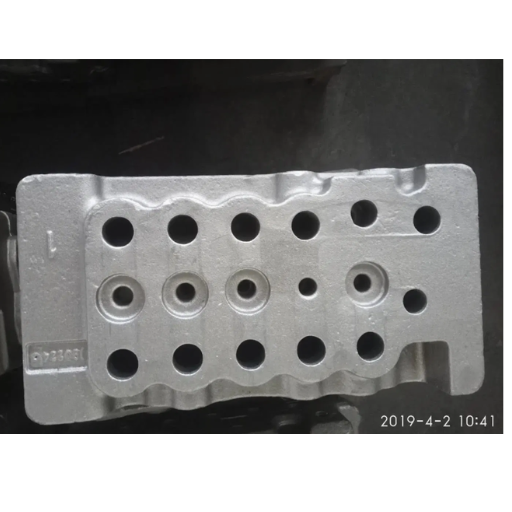

Выплавка и подготовка расплава
Процесс начинается с плавки шихты в индукционных или дуговых печах. Важно обеспечить низкое содержание серы и фосфора, поскольку эти элементы препятствуют образованию шаровидного графита.
Содержание серы
Не более 0,01–0,02%
Содержание фосфора
Не более 0,1%
Печи
Индукционные или дуговые
Отраслевые решения
Области применения отливок из ВЧШГ
Высокопрочный чугун с шаровидным графитом (ВЧШГ) находит применение в самых разных отраслях благодаря сочетанию прочности, пластичности и износостойкости.

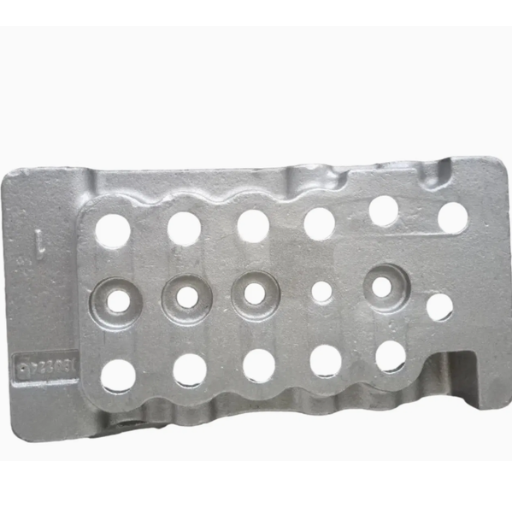

Автомобилестроение и дизелестроение
Коленчатые валы, крышки цилиндров, тормозные суппорты, шатуны и корпусные детали.
- ✓ Коленчатые валы до 2–3 тонн
- ✓ Замена более дорогих стальных аналогов
- ✓ Корпусные детали и шатуны

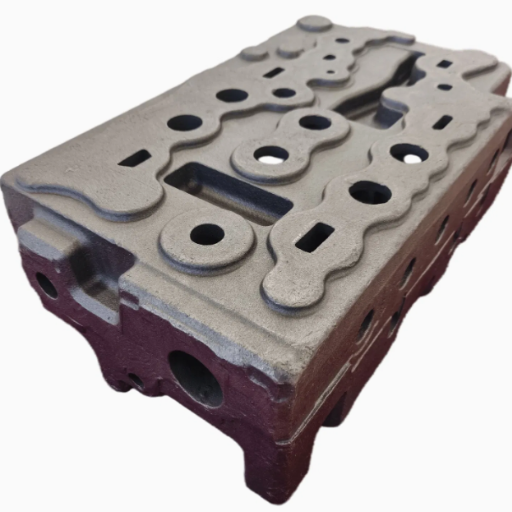

Тяжёлое машиностроение
Прокатные станы, кузнечно-прессовое оборудование, станины прессов и траверсы.
- ✓ Выдерживает значительные нагрузки
- ✓ Хорошая демпфирующая способность
- ✓ Статическая и динамическая прочность
Сельскохозяйственная техника
Корпуса редукторов, втулки, шайбы, рамы и кронштейны навесного оборудования.
- ✓ Устойчивость к ударным нагрузкам
- ✓ Сопротивление абразивному износу
- ✓ Работа в полевых условиях
Трубопроводная арматура
Фланцы, муфты, корпуса задвижек, клапанов, насосов и вентилей.
- ✓ Герметичность и долговечность
- ✓ Стойкость к коррозии
- ✓ Устойчивость к гидроударам
Железнодорожный и городской транспорт
Корпуса букс, оси, кронштейны сцепок, детали тормозных систем, канализационные люки.
- ✓ Надёжность и долговечность
- ✓ Ударная вязкость
- ✓ Городская инфраструктура
Станкостроение
Корпуса редукторов, шестерни, шкивы, кронштейны, валы и опоры.
- ✓ Высокая жёсткость
- ✓ Точность узлов
- ✓ Работа при давлениях до 120 кгс/мм²
Сравнение ВЧШГ с серым чугуном и сталью
Как видно из таблицы, высокопрочный чугун занимает промежуточное положение между серым чугуном и сталью. Он дешевле стали, легче литуется и в то же время значительно прочнее серого чугуна. Это делает его оптимальным выбором для многих инженерных решений.
| Параметр | Серый чугун (СЧ) | Высокопрочный чугун (ВЧШГ) | Стальная отливка |
|---|---|---|---|
| Форма графита | Пластинчатая | Шаровидная | Отсутствует |
| Прочность на растяжение | 120–380 МПа | 350–1000+ МПа | 400–1000+ МПа |
| Ударная вязкость | Низкая | Высокая | Высокая |
| Пластичность | Низкая | Средняя/высокая | Высокая |
| Литейная текучесть | Отличная | Хорошая | Средняя |
| Обрабатываемость | Хорошая | Удовлетворительная | Удовлетворительная |
| Стоимость | Низкая | Средняя | Высокая |
Материал ВЧШГ
Ключевые свойства и преимущества отливок из ВЧШГ
Отливки из высокопрочного чугуна (ВЧШГ) обладают комплексом свойств, которые делают их незаменимыми во многих отраслях промышленности.
Высокая прочность
- ✓ Прочность до 1000 МПа
- ✓ Приближается к конструкционным сталям
- ✓ Сохранение литейной текучести
- ✓ Минимальные припуски на мехобработку
Пластичность и ударная вязкость
Ферритные марки ВЧШГ имеют относительное удлинение до 22%.
до 22%
относительное удлинение
выше в разы
ударная вязкость vs серый чугун
Износостойкость и обрабатываемость
Перлитные марки ВЧШГ обладают высокой износостойкостью. Удовлетворительно обрабатывается резанием.
- ✓ Детали трения
- ✓ Подшипниковые узлы
- ✓ Токарная обработка
- ✓ Фрезерная обработка
Экономия массы и вибропоглощение
Благодаря высокой прочности детали могут быть выполнены с меньшими сечениями. Хорошо гасит вибрации.
Снижение массы 30–50%
Вибропоглощение
Снижение шума
Станины
Корпуса редукторов
ACL
Почему выбирают отливки из высокопрочного чугуна ACL
ACL предлагает не просто отливки из ВЧШГ, а комплексное решение для заказчиков, которым нужны качественные детали с чёткими сроками и документацией.
Полный производственный цикл
От проектирования до механической обработки. Снижение риска брака и ускорение производства.
Широкий диапазон марок
ВЧ40, ВЧ45, ВЧ50, ВЧ60, ВЧ70, ВЧ80, ВЧ100 и другие. Подбор оптимальной марки под ваши условия.
Механическая обработка
Токарная, фрезерная, сверлильная, шлифовальная. Термообработка для повышения прочности.
Соответствие стандартам
ГОСТ 7293-85, адаптация под ТР ТС. Полный пакет технической документации на русском языке.
Индивидуальное производство
Принимаем чертежи в PDF, DWG, STEP, IGES. Технический анализ и расчёт стоимости.
Процесс сотрудничества
Как заказать отливки из высокопрочного чугуна
Процесс заказа в ACL максимально прозрачен и ориентирован на сокращение времени согласования.
01
Отправка ТЗ
Чертёж, эскиз или 3D-модель детали. Марка чугуна или условия эксплуатации, объём партии.
02
Анализ и расчёт
Инженеры определяют технологию литья, мехобработку, термообработку. Подготовка КП.
03
Согласование
Утверждение условий, спецификации, припусков, допусков. Изготовление контрольного образца.
04
Производство
Литьё, контроль качества, механическая обработка, термообработка на каждом этапе.
05
Контроль и отгрузка
Финальный контроль, геометрические замеры, дефектоскопия, испытания. Упаковка и отгрузка.
Отзывы клиентов
Что говорят об отливках из ВЧШГ ACL
Предприятия России и СНГ выбирают отливки из высокопрочного чугуна ACL за стабильное качество, соблюдение ГОСТ 7293-85 и профессиональную техническую поддержку.
★★★★★
«Заказали коленчатые валы из ВЧ100 по собственным чертежам. ACL выполнили литьё, термообработку и механическую обработку. Прочность и геометрия полностью соответствуют нашим требованиям. Поставляют уже два года — нареканий нет. Рекомендуем как надёжного поставщика.»
ООО «ДизельСервис»
Технический директор
★★★★★
«Поставляют нам отливки из ВЧ50 для корпусов редукторов горной техники. Материал подтверждает сертификатами, контроль качества — на всех этапах. Отмечаем полную документацию на русском языке и оперативное решение любых вопросов. За пять лет ни одного срыва сроков.»
АО «ГорТехСнаб»
Руководитель отдела закупок
★★★★★
«Заказывали опытную партию отливок из ВЧ45 для карданных валов. ACL оперативно изготовили, провели УЗК и механические испытания. Качество материала отличное, цена ниже европейских аналогов на 40%. Все технические вопросы решались быстро и на русском языке. Будем сотрудничать дальше.»
ГК «ТрансКардан»
Главный инженер
Вопросы и ответы
Часто задаваемые вопросы
Ответы на ключевые вопросы о высокопрочном чугуне с шаровидным графитом (ВЧШГ), марках, применении и поставках.
Высокопрочный чугун с шаровидным графитом (ВЧШГ) — это чугун, в котором углерод содержится в виде шарообразных графитовых включений. Такая структура обеспечивает высокая прочность, пластичность и ударная вязкость по сравнению с серым чугуном.
ACL производит отливки из высокопрочного чугуна марок ВЧ40, ВЧ45, ВЧ50, ВЧ60, ВЧ70, ВЧ80, ВЧ100 и других по запросу. Выбор марки зависит от требований к прочности, пластичности и условиям эксплуатации детали.
Основное отличие — форма графита. В сером чугуне графит пластинчатый, что делает материал хрупким. В ВЧШГ графит шаровидный, поэтому материал значительно прочнее, пластичнее и устойчивее к ударным нагрузкам.
Отливки из ВЧШГ применяются в автомобилестроении, машиностроении, энергетике, сельском хозяйстве, трубопроводной арматуре и коммунальном хозяйстве. Типичные детали: коленчатые валы, корпуса редукторов, зубчатые колёса, фланцы, люки.
Да, ACL предлагает полный комплекс механической обработки отливок, включая токарную, фрезерную, сверлильную и шлифовальную обработку. Это позволяет поставлять готовые детали, а не промежуточные заготовки.
Сроки производства зависят от сложности и объёма заказа. Поставка готовой продукции в регионы России занимает обычно 5–10 рабочих дней со склада. Для крупных или специфических заказов сроки уточняются индивидуально.
Сделайте следующий шаг
Готовы обсудить ваш проект?
Отливки из высокопрочного чугуна ACL — это надёжное решение для производителей машиностроительной, автомобильной, сельхоз и энергетической техники. Мы предлагаем широкий диапазон марок ВЧШГ, полный цикл производства, механическую обработку и поставки в Россию и СНГ с полным пакетом документации.
✓
Марка ВЧШГ (ВЧ40…ВЧ100)
✓
Чертёж детали (PDF, DWG, STEP)
✓
Объём партии и сроки поставки
✓
Требования к механической обработке
Получить КП за 24 часа
Рассчитаем стоимость отливок из высокопрочного чугуна. Отправьте чертёж — подготовим предложение в течение 24 часов.
Получить коммерческое предложение →
Работаем с машиностроительными, автомобильными, сельскохозяйственными и энергетическими предприятиями. Полный пакет документации, сертификация и таможенное оформление.
